微型U或V型導向輪校直輪系列
當前位置 :網站首頁 > 產品展示


微型U或V型導向輪校直輪系列

詳細說明


V導向校直輪(矯直輪) - A 和 AT系列應用范圍:
線纜、鋼條和鋼絲經過逐步連續的矯直整形獲得最終產品,對卷料或盤料以及不自然形態的料進行不同步驟的合理操作。因此,對每一步生產必須由它的物料支撐部分完成翻轉過程,此時矯直整形作業開始,具體可分三步:
1. 矯直:把料矯回到原樣,這一步由最初的幾個導向校直輪(矯直輪)完成。
2. 除去料體由于卷盤所形成的殘留形態:這一步由位于矯直機中間部份的導向校直輪(矯直輪)完成。
3. 矯直機最后幾個導向校直輪(矯直輪)完成鋼絲的成形:一般這些導向校直輪(矯直輪)的放置角度與最初幾個導向校直輪(矯直輪)成90度角。通常這三步應結合起來,其理由是矯直機在二個位面上所用的是5、7、9、11或13個導向校直輪(矯直輪)。導向校直輪(矯直輪)的制造精度對最終產品(鋼絲)的質量以及導向校直輪,(矯直輪)的使用壽命具有主要影響。因此,外圈上的V形矯正槽應與導向校直輪(矯直輪)的其它部位一樣具有幾何特性和精度。為此,艾珂軸承導向校直輪(矯直輪)的V槽在導向校直輪(矯直輪)組裝前已經過精密加工。
V導向校直輪(矯直輪) - A 和 AT系列:下列機器使用相同種類的導向校直輪(矯直輪):
● 機床-玻璃纖維纜索(草坪割草機) ● 彈簧制造機器 ● 金屬絲制造機器 ● 卷軸,非卷軸的重繞機器 ● 精細和高精度的拉絲

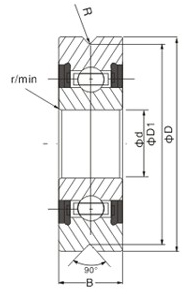

軸承型號
槽寬
槽底徑
標準
等級
Rmax
M6000ZZV1.7-90
1.7
28.3
Φ10×Φ30×8
P0Z2
≤0.15
M6000ZZV1.4-90
1.4
28.6
Φ10×Φ30×8
P0Z2
≤0.15
M6000ZZV3.3-90
3.3
26.7
Φ10×Φ30×8
P0Z2
≤0.15
6201ZZV2.5-100
2.5

Φ12×Φ32×10
P0Z2
≤0.15
6201ZZV1.8-90
1.8
30.2
Φ12×Φ32×10
P0Z2
≤0.15
608ZZV1.5-90
1.5
20.5
Φ8×Φ22×7
P0Z2
≤0.15
608ZZV2.5-120
1.5
20.55
Φ8×Φ22×7
P0Z2
≤0.15
6082RAV2-120
2
20.85
Φ8×Φ22×7
P0Z2
≤0.15
626ZZV1-90
1
18
Φ6×Φ19×6
P0Z2
≤0.15
6262RSV2-120
2
17.85
Φ6×Φ19×6
P0Z2
≤0.15
6352RSV2-120
2
17.85
Φ5×Φ19×6
P0Z2
≤0.15
625ZZV1-90
1
15
Φ5×Φ16×5
P0Z2
≤0.15
625ZZV1.3-90
1.3
14.7
Φ5×Φ16×5
P0Z2
≤0.15
625ZZV1.2-90
1.2
14.8
Φ5×Φ16×5
P0Z2
≤0.15
625ZZV0.8-90
0.8
15.2
Φ5×Φ16×5
P0Z2
≤0.15
625ZZV0.6-90
0.6
15.4
Φ5×Φ16×5
P0Z2
≤0.15
624ZZVH0.6-155

0.6
Φ4×Φ13×5
P0Z2
≤0.15
625ZZV3-135
3

Φ5×Φ16×5
P0Z2
≤0.15
6252RSV1.5-90
1.5
14.5
Φ5×Φ16×5
P0Z2
≤0.15
6252RSV2-120
2
14.85
Φ5×Φ16×5
P0Z2
≤0.15
M624ZZV3-135
3

Φ4×Φ14×5
P0Z2
≤0.15
624ZZV0.6-90
0.6
12.4
Φ4×Φ13×5
P0Z2
≤0.15
SL11162RSV0.6-90
0.6
9.4
Φ3×Φ10×17
P0Z2
≤0.15
SL13162RSV0.6-90
0.6
12.4
Φ4×Φ13×17
P0Z2
≤0.15
SL16162RSV1-90
1
15
Φ5×Φ16×17
P0Z2
≤0.15
SL16082RSV2-120
2
14.85
Φ5×Φ16×9
P0Z2
≤0.15
SL13082RSV2.5-120
2.5
11.55
Φ5×Φ13×9
P0Z2
≤0.15
SL19162RSV1.5-90
1.5
17.5
Φ5×Φ19×17
P0Z2
≤0.15
BK608ZZV3-120
3
25.9
Φ8×Φ30×14
P0Z2
≤0.15
BKA6082RSV2-120
2
16
Φ8×Φ25×22
P0Z2
≤0.15
BKB6082RSV2-120
2
19
Φ8×Φ25×22
P0Z2
≤0.15
R6202ZZV6-90
6
41
Φ15×Φ47×11
P0Z2
≤0.15
BKA6202ZZV6-90
6
48
Φ15×Φ54×11
P0Z2
≤0.15
